Fil or ou cuivre ? Quelle importance pour votre écran géant ?
Le type de fil utilisé pour la conception de votre écran (fil or ou fil cuivre) est une caractéristique souvent négligée mais qui mérite des explications.
Le type de collage de la LED peut facilement être négligé et d’autres caractéristiques sont souvent mises en avant :
- Le pitch
- La luminosité
- le contraste
Le type de fil doit être un paramètre a connaitre lors du choix du bon écran LED pour votre application.
Cet article vous aidera à comprendre la conception et la différence entre la liaison fil or et fil cuivre dans un mur LED.

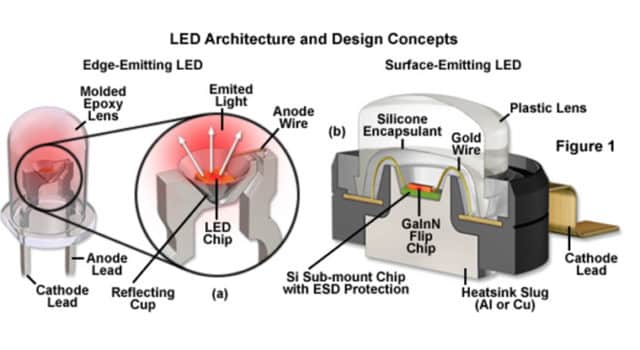

La liaison à laquelle nous nous référons est le point de connexion entre la puce rouge verte et bleue à l’électrode à l’intérieur du boîtier SMD, ou directement au PCB COB.
Lorsque l’écran géant est allumé, ces points de connexions produisent de la chaleur, qui génère naturellement une dilatation / contraction.
Les fils or et les fils cuivre se comportent différemment sous ces contraintes.
Les réactions des fils or et cuivre sont différentes et ont une incidence sur le taux de défaillance global et la durée de vie de l’écran géant.
Sommaire
Quelles différences entre un fil or et cuivre ?
La connectivité
Le cuivre et l’or sont des éléments métalliques différents avec des propriétés différentes.
La conductivité thermique de l’or est de 318W / mK , tandis que la conductivité thermique du cuivre est légèrement supérieure à 401W / mK .
La conductivité électrique du cuivre est légèrement supérieure à 5,96 x 10 7 S / m tandis que l’ or est 4,11 x 10 7 S / m.
Contrairement aux idées reçues le cuivre est un meilleur conducteur (légèrement).
Durée de vie
Une notion importante, la durée de vie des deux métaux.
Le cuivre a un niveau d’oxydation élevé. Donc, s’il est installé dans un environnement instable (comme à l’extérieur), il causera des problèmes prématurément en comparaison à l’or.
Cela peut être réparé mais ca nécessite le retrait du module LED et le remplacement de la diode.
Installés dans un environnement protégé de l’humidité, les durées de vie d’un écran géant fil or ou cuivre seront presque identique.
La taille
Les lampes encapsulées en fil d’or dans un écran LED SMD ou DIP ont une taille de composant LED plus grande par rapport à celle d’une lampe encapsulée en fil de cuivre.
Cette puce plus grande permet à la lampe LED de présenter une luminosité élevée tout en consommant moins d’énergie.
En plus de cela, cette grande puce LED dorée fournit également à l’écran une meilleure dissipation calorifique.
Meilleure est la dissipation calorifique du composant LED, meilleur sera :
- son rendement
- votre consommation électrique
- sa durée de vie.
Le prix
Lorsque l’on aborde le sujet du prix d’un écran géant alors le sujet devient crucial.:)
Effectivement la différence la plus importante entre la liaison or et cuivre dans les écrans LED est sans doute l’incidence sur le prix du panneau led.
Le collage à l’or est plus cher, mais il est plus fiable, en particulier dans les environnements extérieur.
Le cuivre est une option moins coûteuse mais présente des problèmes de fiabilité et de durée de vie.
Conclusion sur cet aspect technique de l’écran LED
En conclusion , vous comprenez bien que 2 écrans peuvent avoir le même pitch , la même luminosité , le même contraste et être bien différents.
Des caractéristiques comme la consommation électrique ou la garantie sur site sans surcout et à la moindre défaillance peut aider à savoir le type de fil utilisé.
