Guide Technique : IC Chip , le circuit intégré et son rôle dans l’écran LED

Comprendre le rôle du circuit intégré dans la technologie d’affichage LED

Comprendre le rôle du circuit intégré dans la technologie d’affichage LED

En ce qui concerne les écrans LED, une grande partie de la magie se passe en coulisses.

Les modules LED sont la partie visible de l’écran, mais le véritable héros méconnu (et souvent négligé) est l’IC chip (Circuit intégré), un composant essentiel de nos produits électroniques.

Ces composants minuscules mais puissants, issus du secteur des semiconductors, jouent un rôle essentiel dans l’intégration des performances de votre écran en termes de niveaux de gris, de vitesse de balayage, de fréquence de rafraîchissement et de performances des couleurs.

Dans cet article, nous allons explorer le rôle des IC chip, et pourquoi ils sont si importants pour la conception et l’intégration de murs LED de haute qualité.

Qu’est-ce qu’un IC Chip pour écran LED?

Un IC chip, ou puce de Circuit Intégré, dans le contexte des écrans LED, agit comme le cerveau du système informatique.

Il contrôle la façon dont les LED individuelles sont alimentées et allumées, gère les données numériques qui entrent dans l’écran et s’assure qu’elles apparaissent correctement.

En termes simples, l’IC chip est responsable de la reproduction des couleurs, de la luminosité et du timing de fonctionnement de chaque pixel, intégrant divers transistors et composants électroniques.

Les écrans nouvelle génération utilisent une variété d’IC Chip, en fonction de l’utilisation recherchée et de la quantité de composants nécessaires.

Les circuits intégrés modernes sont également classifiés en plusieurs types, tels que les circuits analogiques et numériques, chacun ayant des caractéristiques spécifiques d’adaptation aux variations du monde réel ou à la gestion de signaux binaires.

Par exemple, les circuits analogiques modifient les signaux entrants pour diverses applications comme l’amplification, tandis que les circuits numériques gèrent les commandes binaires, intégrant divers transistors et composants électroniques.

Taches principales et fonctions de l’IC Chip

Niveaux de gris: Améliorer la Profondeur des Couleurs

Le niveau de gris fait référence au nombre de nuances de couleur qu’un écran peut produire entre son niveau le plus lumineux et le plus sombre, en utilisant des puces IC sophistiquées.

En d’autres termes, l’échelle de gris contrôle la fluidité des transitions d’affichage entre les valeurs de couleur, telles que du noir au blanc ou du rouge foncé au rouge vif, grâce à l’intégration de transistors et de composants électroniques.

Par exemple, un écran à niveaux de gris 8 bits peut afficher 256 nuances différentes par canal de couleur, tandis qu’un écran à niveaux de gris 16 bits peut afficher une gamme beaucoup plus fine, offrant 65 536 nuances différentes, grâce à des circuits intégrés avancés.

Cela se traduit par une représentation des couleurs plus précise et des dégradés plus fluides sur votre écran, rendant les images et les vidéos plus riches et plus réalistes, grâce à une conception optimisée des puces IC.

Voir notre article sur le sujet des bits

Les puces IC régissent le niveau de gris en contrôlant la modulation de largeur d’Impulsion (PWM) de chaque LED, intégrant des transistors et des composants électroniques de haute qualité.

PWM est une technique où la puce allume et éteint rapidement une LED pour simuler différents niveaux de luminosité. Cette méthode offre les meilleures performances pour des taux de rafraîchissement élevés et de meilleures performances en niveaux de gris. Cependant, il est essentiel de choisir les bonnes spécifications de puce PWM et IC, car différentes applications nécessitent des niveaux de précision et de performance variables, intégrant divers composants électroniques.

Plus la puce IC peut gérer de nuances, plus le niveau de gris est élevé et meilleure est la profondeur de couleur et la qualité de l’image, grâce à une conception intégrée des composants électroniques.

Il est important de se rappeler que le choix de la bonne puce IC et de la configuration PWM pour vos besoins d’affichage spécifiques est crucial pour éviter toute rupture de stock et garantir la qualité du produit final.

Une profondeur de niveau de gris plus élevée peut améliorer considérablement la qualité visuelle, mais elle n’est pas toujours nécessaire pour chaque application, nécessitant une analyse précise de la quantité et du type de composants électroniques utilisés.

Scan rate: Gestion de l’activation LED

La vitesse de balayage (scan rate) fait référence à la façon dont un module LED pilote ses lignes ou colonnes de pixels, intégrant divers composants électroniques.

Les écrans géants LED ne pilotent généralement pas chaque LED indépendamment tout le temps, mais utilisent des circuits intégrés optimisés pour gérer de grandes quantités de composants électroniques.

Pour réduire le nombre de circuits de contrôle et économiser sur le matériel, l’IC chip parcourt des sections de l’écran, activant des groupes de pixels indépendamment. Ce processus se produit si rapidement que l’œil humain le perçoit comme une image continue, grâce à l’intégration de composants électroniques sophistiqués.

Il existe différents types de scan rates, comme le balayage 1/16 ou le balayage 1/8, qui définissent le nombre de LEDs alimentées à la fois, en fonction de la conception des circuits électroniques.

Par exemple, dans une configuration de balayage 1/16, un seizième des LED sont allumées à un moment donné, la puce IC parcourant très rapidement chaque ensemble de LED, optimisant ainsi la gestion des composants électroniques.

Un taux de balayage inférieur (comme 1/4) signifie moins de LED sont balayées simultanément, ce qui entraîne généralement une luminosité plus élevée parce que chaque LED reçoit plus de puissance, nécessitant une conception matérielle adaptée.

D’autre part, des taux de balayage plus élevés (comme 1/32) réduisent la consommation d’énergie et permettent des conceptions plus petites et plus économes en énergie, mais peuvent avoir un impact sur la luminosité et les performances d’affichage globales, en fonction des composants électroniques intégrés.

Il est important de noter qu’un taux de balayage plus élevé n’est pas toujours nécessaire, rationaliser le produit au besoin est l’objectif de la production, en tenant compte de la taille et du design des composants électroniques utilisés.

Choisir le bon taux de balayage dépend des besoins du projet ainsi que de la disponibilité des composants électroniques en stock.

Par exemple, une vitesse de balayage plus faible peut aider à améliorer la luminosité dans les environnements extérieurs où la visibilité est cruciale, tandis que des vitesses de balayage plus élevées peuvent être plus appropriées pour les applications intérieures économes en énergie, intégrant des composants électroniques adaptés.

Taux de rafraîchissement: Réduire le flickering

Le taux de rafraîchissement est le nombre de fois par seconde que l’image est rafraîchie, influencé par la conception des circuits intégrés.

Elle est mesurée en Hertz (Hz). Un taux de rafraîchissement plus élevé assure un mouvement plus fluide et empêche le scintillement, ce qui peut être particulièrement important lors de la capture de contenu sur caméra, comme pour les événements en direct, nécessitant une intégration précise des composants électroniques.

Par exemple, un écran avec une fréquence de rafraîchissement de 1920Hz met à jour l’image 1920 fois par seconde, tandis qu’un écran avec une fréquence de rafraîchissement de 3840Hz fournit des visuels encore plus fluides grâce à des puces IC avancées.

Ceci est essentiel pour éviter les artefacts visuels, en particulier lorsque le contenu ou l’équipement de la caméra se déplace rapidement, nécessitant une conception électronique optimisée.

Des taux de rafraîchissement plus élevés ont également des inconvénients, tels qu’une augmentation de la consommation de composants électroniques.

L’allumage et l’extinction rapides des LED peuvent réduire la durée de vie globale de l’écran en raison de l’usure des composants électroniques.

Pour les applications où des taux de rafraîchissement élevés ne sont pas nécessaires, telles que des images statiques ou une signalisation simple, choisir un taux de rafraîchissement et une vitesse de balayage inférieurs peut prolonger la longévité de l’écran et réduire les coûts des composants électroniques.

Le choix d’un taux de rafraîchissement élevé est essentiel lorsqu’il s’agit de contenu haute vitesse ou de diffusion en direct, mais il est tout aussi important d’évaluer si votre affichage spécifique exige de telles performances en tenant compte des composants électroniques utilisés.

En outre, une caractéristique essentielle des ICs est leur capacité à évoluer vers une intégration de grande échelle (LSI), très grande échelle (VLSI), et même ultra grande échelle (ULSI), ce qui leur permet de regrouper un nombre massif de composants électroniques, augmentant ainsi l’efficacité et la compacité des systèmes électroniques dans lesquels ils sont utilisés.

Quels IC Chips pour quels besoins ?

Lorsque vous confiez votre projet à Pekason , nous choisissons précisément l’IC Chip le plus adapté à vos besoins et à vos contraintes.

Différents types d’IC chip existent et ont toutes leurs propres caractéristiques, certaines sont spécialisés dans le contrôle du niveau de gris, des taux de balayage et des taux de rafraîchissement.

IC Chips optimisées pour les niveaux gris

Les IC Chips telles que le MBI5124 ou le MBI5153 sont connues pour offrir d’excellentes performances de gestion des niveaux de gris. Ces IC Chips sont souvent utilisées dans les écrans LED qui privilégient les transitions de couleurs lisses et la profondeur, ce qui les rend idéales pour les applications où la précision des couleurs est essentielle

IC Chips optimisées pour le scan rates

Les  IC chips comme le TLC5958 ou ICN2038 sont reputées pour leur gestion efficace du balayage de l’image. Ces IC sont optimisées pour assurer un compromis équilibré entre la consommation d’énergie et la luminosité, ce qui les rend adaptées aux écrans d’extérieur ou aux installations à grande échelle.

IC Chips optimisées pour le taux de rafraichissement

Pour les écrans LED qui doivent éliminer le scintillement lors de la diffusion, des IC Chips comme l’ICN2053 ou le MBI5252 excellent.

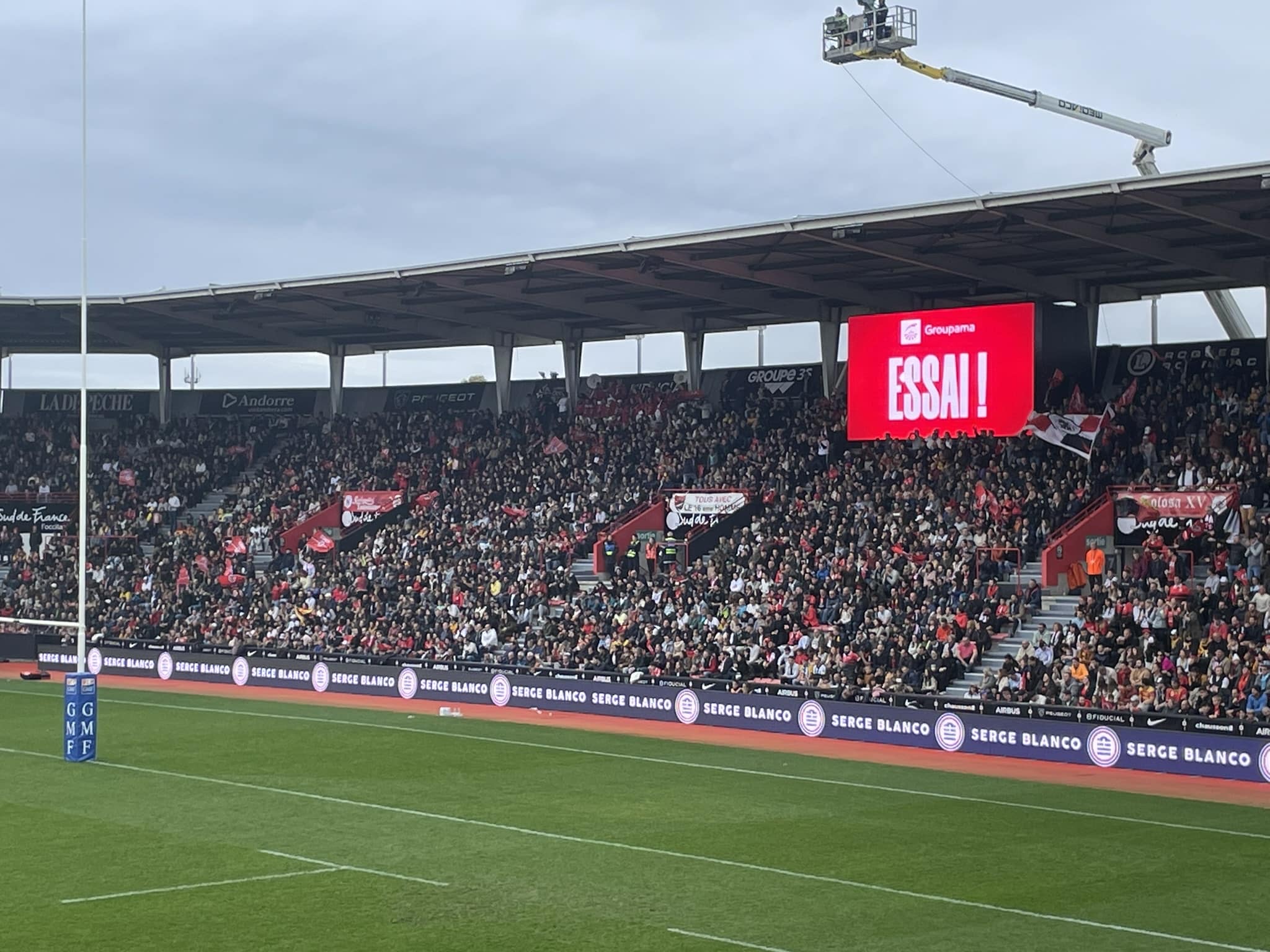

Ces puces sont conçues pour gérer le traitement des données à haute vitesse, offrant des taux de rafraîchissement plus élevés qui sont essentiels dans le streaming d’événements en direct ou les enceintes sportives.

Conclusion: Pourquoi IC Chips est un composant important dans la technologie d’affichage par écran LED

Les IC Chips sont l’épine dorsale de la technologie moderne d’affichage à LED, et leur impact sur les niveaux de gris, la vitesse de balayage et la fréquence de rafraîchissement d’un écran est immense.

En comprenant le rôle que jouent ces circuits intégrés, vous pouvez comprendre l’intérêt de confier votre projet à un expert.

Alors que l’industrie de l’écran LED continue d’évoluer, les progrès de la technologie des IC Chips amélioreront certainement encore les performances des écrans.

FAQ

À quoi servent les IC ?

Les IC Chips, ou circuits intégrés, servent à effectuer diverses fonctions électroniques complexes dans un volume réduit. Elles contiennent plusieurs composants électroniques interconnectés, tels que transistors, résistances et condensateurs, et sont utilisées pour le traitement de données, le stockage d’informations, la gestion de signaux, et le contrôle de systèmes dans des appareils comme les smartphones, ordinateurs, véhicules, et dispositifs médicaux .

Comment lire les IC ?

Les IC Chips sont lues en recevant et en traitant des signaux électriques.

Réception des signaux : La puce reçoit des signaux électriques via des connexions externes.

Traitement : Les composants internes de la puce, tels que des transistors, des résistances et des condensateurs, traitent ces signaux selon la conception de la puce.

Sortie : La puce produit un signal de sortie en fonction du traitement effectué .

Qu’y a-t-il à l’intérieur d’IC ​​ ?

À l’intérieur d’un circuit intégré (IC), il y a des milliers ou des millions de composants électroniques miniaturisés, notamment des transistors, des résisteurs, des condensateurs et des diodes, interconnectés sur une fine plaque de matériau semi-conducteur, généralement du silicium. Ces composants sont intégrés dans un seul substrat pour former un circuit complexe.

Quel est le rôle d’un circuit intégré ?

Un circuit intégré joue le rôle de « cerveau » des appareils électroniques, interprétant les instructions logicielles et exécutant des tâches complexes. Il miniaturise les systèmes électroniques, rendant les ordinateurs plus petits, plus rapides et moins chers. Il gère des signaux analogiques et numériques, et contrôle plusieurs fonctions comme l’amplification, la conversion d’énergie, et la gestion de l’alimentation électrique .
