Tout savoir sur la résolution d’un écran LED ?

La résolution d’un écran led est rarement mise en avant , les vendeurs mettent d’abord en avant le pitch.

La résolution et le pitch sont étroitement liées mais il est important de comprendre le rapport et les incidences entre ces 2 caractéristiques.

De plus en plus de fabricants d’écran géant proposent désormais des ensembles « package » de mur LED de dimensions pré-définies qu’ils nomment écran HD , 4k voir 8k.

Peut on affirmer que l’écran LED 4K a un pitch plus fin que celui HD ?

Non mais on peut dire qu’il a une meilleure résolution !!

Afin de comprendre qu’un écran LED Pitch 6 ou 10mm peut être de 8k quand un écran de pitch très fin 2 ou 1mm n’est que HD,  il est important de comprendre comment fonctionne le calcul de la résolution d’un écran LED.

Un écran est dit HD, 4k ou 8k, si il offre les résolutions normalisées suivantes :

HD = 1920 pixels x 1080 pixels
4k = 3840 pixels x 2160 pixels
8k = 7680 pixels x 4320 pixels

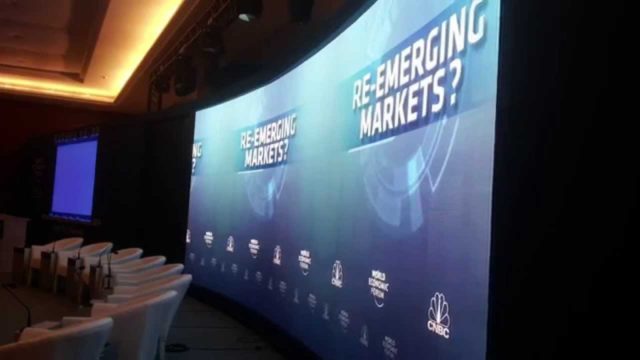

Tout écran et peu importe sa taille , qu’il fasse 2m2 ou 800m2 peut être nommé 4k si sa résolution est de 3840 pixels x 2160 pixels.

Bien entendu , plus le pitch sera grand plus la surface d’écran devra être importante pour obtenir une résolution 4k.

Nous vous invitons également dans un précédent article à comprendre la définition du  Pitch.

Comprendre les termes résolution et Pitch

Prenons des exemples concrets selon cette formule.

Dimension en mm :  Pitch en mm = Résolution en pixel

Exemple 1:

J’ai un écran LED extérieur Pitch 10mm qui mesure 19.2m x 10.8m soit plus ou moins 207m2.

Belle installation non ?

Cependant cet écran LED pourra être dit HD car sa résolution est de 1920 x 1080 pixels

• 19200mm(longueur en mm) divisé par 10mm(pitch) = 1920 (résolution en pixels)
• 10800mm (largeur en mm) divisé par 10mm(pitch) = 1080 (résolution en pixels)

Exemple 2 :

J’ai un écran intérieur Pitch 2.5mm qui mesure  3.66m x 2.06m soit plus ou moins 7.53m2

Donc cet écran LED ne sera pas assez bien défini pour pouvoir être dit HD …

• 3660mm (longueur en mm) divisé par 2.5mm(pitch) = 1464 (resolution en pixels)
• 2060mm (largeur en mm) divisé par 2.5mm(pitch) = 824 (resolution en pixels)

Ainsi dans notre démonstration nous avons prouvé qu’un écran Pitch 10mm peut avoir une meilleure résolution qu’un écran Pitch 2.5mm !!

Comment choisir la bonne résolution et le bon pitch pour un écran  ?

Chez Pekason , nous ne sommes pas des vendeurs par correspondance alors nous ne  proposerons jamais de package avec des noms commerciaux vendeurs.

La résolution d’un écran LED qu’il soit intérieur ou extérieur , s’étudie et se détermine en fonction de vos besoins et de vos contraintes.

L’objectif étant toujours de trouver le meilleur compromis prix/technique.
